密集母线槽是如何防水设计的

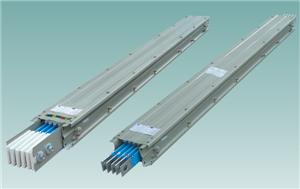

密集型母线槽具有体积小、结构紧凑、传输电流大、安全、维护利便等长处。已在企业低压配电装置中广泛使用。但在施工治理过程中发现，因为制造厂产品规格单调、安装使用仿单过于简朴及设计上考虑不周等原因，往往造成现场安装难题。

母线槽的防水

母线槽一般设计在室内使用，空气中的湿度对母线槽的运行不会造成影响，但母线槽在使用中进水，势必引起绝缘降低，长期运行会造成短路，烧毁母线槽。因此对于可能造成母线槽进水的安装方式要采取必要防护措施。如当母线槽穿越搂层时，因为出产或屋面渗漏等种种原因造成楼层积水，就会顺着穿越楼层的母线槽漏下，造成母线槽进水，使母线槽绝缘降低。我厂腈纶装置聚合车间母线槽在投用后，就发生了一起因母线槽穿越楼层时进水引起的短路故障，造成了整个出产装置的泊车事故。解决的方法是在母线槽穿越的楼层时增设防水围堰，既使母线槽与变压器用伸缩节作过渡连接，但因为采用母线槽作为低压进线主母线电流一般较大，有的已经达到2500A，相应的伸缩节截面较大、弹性较小，仍可能使变压器低压套受力。因此，建议变压器室母线槽采用和图3所示的固定方式。在母线槽下用槽钢支架托装，用圆钢做包箍将母线槽固定在槽钢支架上，槽钢支架两端与变压器室两侧墙上的预埋件用螺栓连接。这样，槽钢支架的“钢性”固定与伸缩节的“柔性”连接配全，“钢柔相济”确保了变压器低套管不致于受力损坏。
